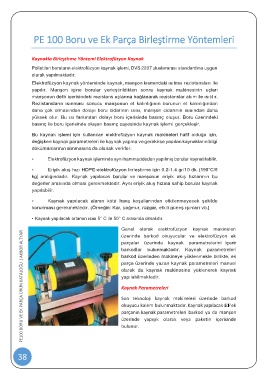

PE 100 Boru ve Ek Parça Birleştirme Yöntemleri

Kaynakla Birleştirme Yöntemi Elektrofüzyon Kaynak
Polietilen boruların elektrofüzyon kaynak işlemi, DVS 2207 uluslararası standardına uygun
olarak yapılmaktadır.
Elektrofüzyon kaynak yönteminde kaynak, manşon kısmındaki ısıtma rezistansları ile
yapılır. Manşon içine borular yerleştirildikten sonra kaynak makinesinin uçları
manşonun delik içerisindeki rezistans uçlarına bağlanarak rezistanslar akım ile ısıtılır.
Rezistansların ısınması sonucu manşonun et kalınlığının borunun et kalınlığından
daha çok olmasından dolayı boru cidarının ısısı, manşon cidarının ısısından daha
yüksek olur. Bu ısı farkından dolayı boru içerisinde basınç oluşur. Boru üzerindeki
basınç ile boru içerisinde oluşan basınç sayesinde kaynak işlemi gerçekleşir.

Bu kaynak işlemi için kullanılan elektrofüzyon kaynak makineleri hafif olduğu için,
değişken kaynak parametreleri ile kaynak yapma ve gerekirse yapılan kaynakların bilgi
dökümanlarının alınmasına da olanak verirler.

• Elektrofüzyon kaynak işleminde aynı hammaddeden yapılmış borular kaynatılabilir.
• Eriyik akış hızı HDPE-elektrofüzyon birleştirme için 0.2-1.4 gr/10 dk. (190°C/5
kg] aralığındadır. Kaynak yapılacak borular ve manşonun eriyik akış hızlarının bu
değerler arasında olması gerekmektedir. Aynı eriyik akış hızına sahip borular kaynak
yapılabilir.

• Kaynak yapılacak alanın kötü hava koşullarından etkilenmeyecek şekilde
korunması gerekmektedir. (Örneğin: Kar, yağmur, rüzgar, etkili güneş ışınları vb.]

• Kaynak yapılacak ortamın ısısı 5° C ile 50° C arasında olmalıdır.

Genel olarak elektrofüzyon kaynak makineleri
PE100 BORU VE EK PARÇA ÜRÜN KATALOĞU | AKBOR ALTYAPI
üzerinde barkod okuyucular ve elektrofüzyon ek
parçalar üzerinde kaynak parametrelerini içerir
barkodlar bulunmaktadır. Kaynak parametreleri
barkod üzerinden makineye yüklenmekle birlikte, ek
parça üzerinde yazan kaynak parametreleri manuel
olarak da kaynak makinesine yüklenerek kaynak
yapılabilmektedir.

Kaynak Parametreleri

Son teknoloji kaynak makineleri üzerinde barkod
okuyucu kalem bulunmaktadır. Kaynak yapılacak EF ek
parçanın kaynak parametreleri barkod ya da manşon
üzerinde yapışık olarak veya paketin içerisinde
bulunur.
